全国服务热线
0538-3320171 13583867332
全国服务热线
0538-3320171 13583867332
联系人：岳经理
电话：0538-3320171 13583867332 15605386822商务中心：泰安市长城路96号天龙国际大厦
生产基地：泰安市肥城高新技术开发区康王西路

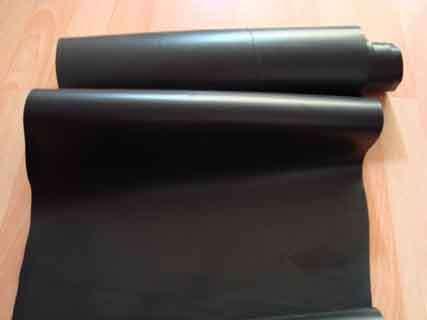

土工膜是一种以高分子聚合物为基本原料的防水阻隔型材料。主要分为： 低密度聚乙烯（LDPE）土工膜、高密度聚乙烯（HDPE）土工膜和EVA土工膜。
2、HDPE土工膜具有良好的耐热性和耐寒性，其使用环境温度为高温110℃、低温-70℃；
3、HDPE土工膜具有很好的化学稳定性能，能抗强酸、碱、油的腐蚀是好的防腐材料；
4、HDPE土工膜具有很高的抗张力强度，使它具有很高的抗拉强度能满足高标准工程项目需要；
5、HDPE土工膜具有很强的耐候性，有很强的抗老化性能，能长时间裸露使用而保持原来的性能；
6、HDPE土工膜的整体性能，HDPE土工膜有很强的抗拉强度与断裂伸长率，使HDPE土工膜能够在各种不同的恶劣地质与气候条件下使用。适应地质不均匀沉降应变力强；
7、HDPE土工膜采用优质原生塑料与炭黑粒子不含任何防腐剂，HDPE已被我国用来取代PVC作为食品包装袋和保鲜膜原料。
主要应用
1、 HDPE 土工膜适用环保、环卫：如垃圾填埋场、污水处理厂、电厂调节池、工业、医院固体废弃物等；
2、 LDPE防渗膜适用水利工程：如江河湖泊水库堤坝的防渗、堵漏,加固、水渠的防渗、垂直心墙、护坡等；
4、 聚乙烯防渗膜适用园林：人工湖、河道、蓄水池、高尔夫球场的水塘底、护坡、绿化草坪防水防潮等；
5、 高密度聚乙烯土工膜适用石化：化工厂、炼油厂、储油罐防渗、化学反应池、沉淀池的内衬、二次衬层等；
6、 聚乙烯土工膜适用矿业：洗选池、堆浸池、堆灰场、溶解池、沉淀池、堆场、尾矿的底衬防渗等；
7、低密度聚乙烯膜适用交通设施：公路的基础加固、涵洞的防渗；
8、 LDPE防渗膜适用农业：水库、饮用水池、蓄水塘、灌溉系统的防渗；
9、 HDPE膜适用水产养殖业：集约化,工厂化养殖池、鱼塘,虾池的内衬、海参圈护坡等；
10、高密度聚乙烯防渗膜适用盐业：盐场结晶池、卤池苫盖、盐膜、盐池塑苫膜。
施工方法
土工膜在运输过程中不要拖拉、硬拽，避免尖锐物刺伤。
1、 应从底部向高位延伸，不要拉得太紧，应留有1.50%的余幅，以备局部下沉拉伸。考虑到本工程的实际情况，边坡采取从上到下的铺设顺序；
2、 相邻两幅的纵向接头不应在一条水平线上，应相互错开1m以上；
3、纵向接头应距离坝脚、弯脚处1.50m以上，应设在平面上；
4、先边坡后场底；
5、边坡铺设时，展膜方向应基本平行于最大坡度线。
铺设
1. 铺设土工膜前应由土建工程相应的合格验收证明文件。
2. 土工膜裁切之前，应该准确丈量其相关尺寸，然后按实际裁切，一般不宜按图示尺寸裁切，应逐片编号，详细记录在专用表格上。
3. 铺设土工膜时应力求焊缝最少，在保证质量的前提下，尽量节约原材料。同时也容
易保证质量。
4. 膜与膜之间接缝的搭接宽度一般不小于10cm，通常就使焊缝排列方向平行于最大坡度，即沿坡度方向排列。
5. 通常在拐角及畸形地段，应是接缝长度尽量减短。除特殊要求外，在坡度大于1：6的斜坡上距顶坡或应力集中区域1.5米范围内，尽量不设焊缝。
6. 土工膜在铺设中，应避免产生人为褶皱，温度较低时，应尽量拉紧，铺平。
7. 土工膜铺设完成后，应尽量减少在膜面上行走、搬动工具等，凡能对防渗膜造成危害的物件，均不应放在膜上或携带在膜上行走，以免对膜造成意外损伤。
焊接规范
土工膜焊接规范
一、工序流程●基础开挖●做湖底砂浆保护层（H20-30mm）
●削坡、密实与平整
●复合土工膜与垂直挡水墙粘贴
●基面平整、清除、工序交接
●水下水管口的密封止水
●复合土工膜铺设与焊接
●工序交接
●焊接与修补质量验收
●竣工验收 二、工程概况
1、最高设计水位：0.6m左右。
2、防水施工总面积约800㎡。
3、陶粒砖砌筑挡水墙。
4、水下设有崩坑。
2.具有优良的耐环境应力开裂性能及优良的耐化学腐蚀性能。
3.优良的耐化学腐蚀性能。
4.具有较大的使用温度范围和较长的使用寿命。
5.使用于垃圾填埋场、尾矿储存场、渠道防渗、堤坝防渗及地铁工程等。
土工膜的物理力学性能
品种
指标
项目
LDPE土工膜
HDPE土工膜
EVA
普通型
环保型
拉伸强度(纵横)(MPa)
≥14
≥17
≥25
≥18
断裂伸长率(纵横)(%)
≥400
≥400
≥550
≥600
直角撕裂强度(纵横)(N/mm)
≥50
≥80
≥110
≥90
水蒸气渗透系数(g·cm/cm·s·pa)
≤1.0x10-16
≤1.0x10-16
≤1.0x10-16
≤1.0x10-16
使用温度范围
+70℃～-70℃
+70℃～-70℃
+70℃～-70℃
+70℃～-70℃
耐环境应力开裂(F20·h)
-
-
≥1500
-
200℃时氧化诱导时间(min)
-
-
≥20
-
邮 箱：jiegaocailiao@163.com
服务热线：13583867332
联 系 人：岳经理
商务中心：泰安市长城路96号天龙国际大厦
生产基地：泰安市肥城高新技术开发区康王西路
